核心应用场景

铟粒 99.99% 是半导体与光电领域不可或缺的基础材料。在化合物半导体制备中，高纯铟粒作为 InP、InAs 等 III-V 族化合物的关键组分，广泛应用于光通信激光器与红外探测器的外延生长。在低熔点合金领域，铟粒与锡、铋等金属配比熔炼，可制备熔点低至 60°C 的钎焊合金，满足精密电子元器件的低温封装需求。

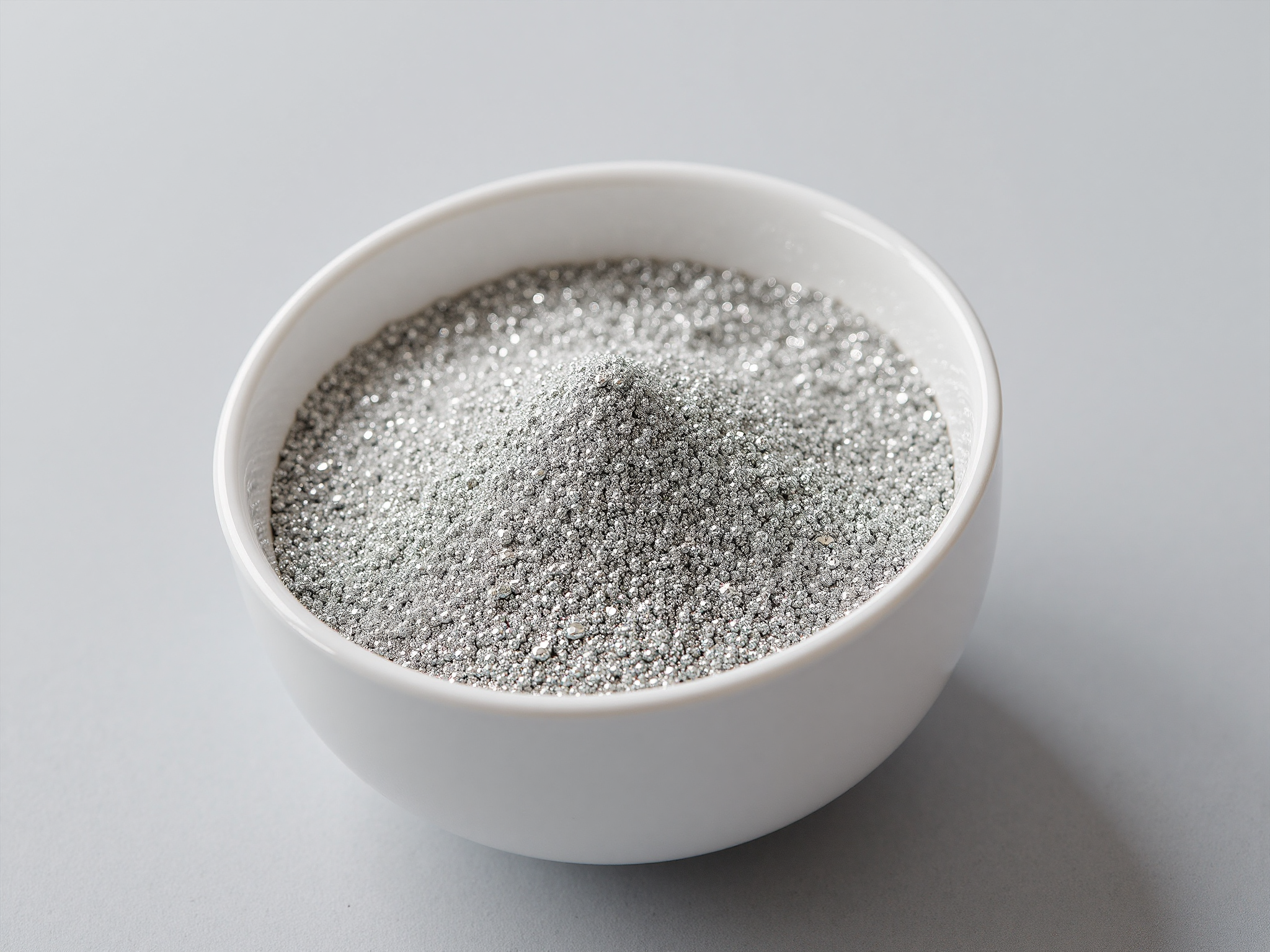

蒸发镀膜与薄膜沉积

在真空蒸发镀膜工艺中，4N 级铟粒凭借极低的蒸气压与优异的流动性，可形成均匀致密的铟薄膜。该薄膜广泛用作 ITO 透明导电膜的底层、钙钛矿太阳能电池的背电极，以及量子点显示器的电子注入层，是新型显示与光伏产业的关键工艺材料。

技术优势

本产品采用区域熔炼与电解精炼双重提纯工艺，主元素铟含量≥99.99%， Pb、Cd、Zn 等痕量杂质均控制在 1ppm 以下。每批次附 ICP-MS 全元素分析报告，确保批次间一致性。铟粒粒径均匀（3-6mm），表面经稀酸活化处理，去除氧化层，开箱即可投入真空熔炼或蒸发工序，无需二次预处理。

质量保障体系

从原料粗铟到成品铟粒，全流程在千级洁净车间完成，避免环境引入杂质污染。产品采用惰性气体充填的铝箔真空包装，有效隔绝水汽与氧气，常温避光储存保质期可达 5 年。

使用建议

建议在使用前根据工艺需求对铟粒进行称量与预清洗。蒸发镀膜场景下，推荐在 10⁻⁴ Pa 以上真空度进行预熔除气，以获得更优的薄膜纯度。合金制备场景中，建议按配比先将高熔点组分熔化，再投入铟粒搅拌均化，温度控制在 200-300°C 区间，避免过度氧化。开封后未用完的铟粒请及时密封回填干燥剂，存放于阴凉干燥处。
